Monitor de Ozônio Dissolvido

Fornecedor de monitor de ozônio dissolvido

Princípio de detecção: método de absorção de caminho duplo UV, usado para análise e detecção de concentração de água de ozônio dissolvido em água da torneira, água pura ou indústria de semicondutores.

Faixa de medição: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Características do produto: Este monitor de ozônio dissolvido UV possui uma função de ajuste automático da fonte de luz interna, que pode ajustar o brilho da fonte de luz LED em tempo real com base nos dados de luz de referência do ponto zero para garantir a estabilidade do ponto zero. Este analisador óptico UV de concentração de água de ozônio pode ser conectado em paralelo ou em série à tubulação de água de ozônio dissolvido, usado principalmente para a análise e detecção de concentração de água de ozônio dissolvido em água de torneira, água pura ou indústrias de semicondutores.

Este analisador de ozônio dissolvido possui uma função de sistema de ajuste automático com uma fonte de luz UV, que pode ajustar o brilho da fonte de luz LED UV em tempo real de acordo com os dados de luz de referência para manter os dados do ponto zero constantes, garantindo a estabilidade do ponto zero. É um produto patenteado da nossa empresa. Este analisador óptico UV de concentração de água de ozônio pode operar continuamente sem parar por 24 horas.

Analisador de Ozônio Dissolvido - Visão Geral do Produto

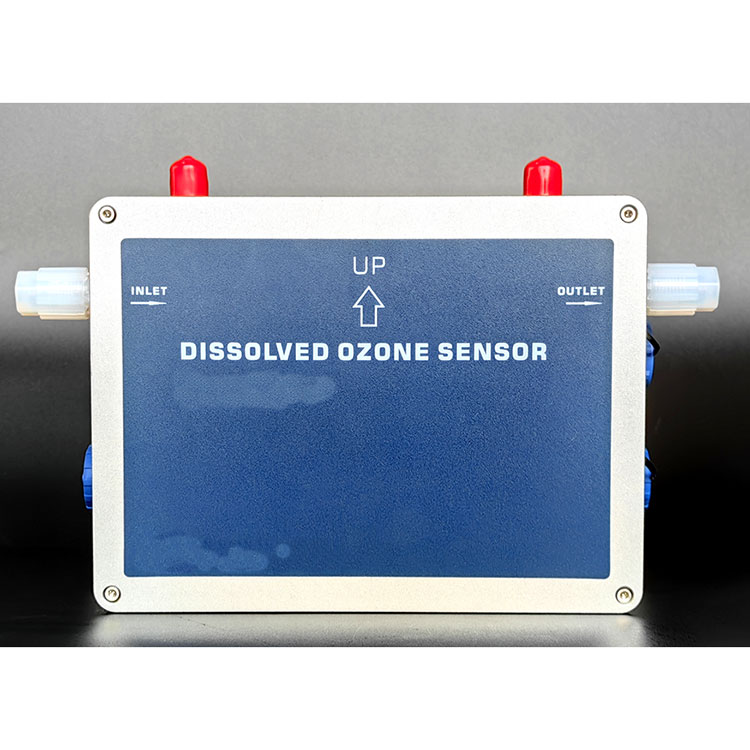

O analisador de concentração de ozônio dissolvido é uma medição direta do conteúdo de ozônio em água ultrapura ou água com turbidez constante usando espectrofotometria ultravioleta. A versão personalizável é HF, que pode ser usada para solução aquosa de ozônio de ácido fluorídrico a 20%. Os materiais em contato com a água do ozônio incluem PTFE, FFPM, PFA e quartzo ou safira. O analisador de concentração de água de ozônio dissolvido UV OZ-300W está equipado com uma entrada e uma saída e está equipado com uma interface de operação com tela sensível ao toque. A saída é conectada diretamente ao PLC com linhas de sinal 4-20mA e RS-485.

O analisador de concentração de ozônio dissolvido possui uma função de sistema de ajuste automático com uma fonte de luz UV, que pode ajustar o brilho da fonte de luz LED UV em tempo real de acordo com os dados de luz de referência para manter os dados do ponto zero constantes, garantindo a estabilidade do ponto zero. É um produto patenteado da nossa empresa. Este analisador de ozônio pode operar continuamente sem parar por 24 horas. A estabilidade superior deste analisador de concentração de ozônio é alcançada através do uso de um verdadeiro sistema óptico de feixe duplo e uma fonte de luz LED ultravioleta de vida extremamente longa.

O invólucro do analisador de concentração de ozônio dissolvido é um invólucro de alumínio com design à prova de respingos, nível de proteção: IP65, tamanho: 260x160x90mm (LxAxP) e peso de cerca de 3 kg. Este analisador de concentração de água de ozônio dissolvido pode ser montado na parede, com um design de gancho na parte traseira. Quando a instalação for necessária, são fornecidos quatro suportes de montagem.

A vazão de entrada do analisador de concentração de água de ozônio dissolvido é de 200-300ml/min. Se for necessário controle de fluxo, uma válvula reguladora ou medidor de vazão deve ser instalada na saída do analisador de concentração de água de ozônio dissolvido. Esta válvula borboleta deve ser posicionada atrás do sensor (nunca na frente dele! A instalação de uma válvula borboleta na entrada irá gerar bolhas, portanto é estritamente proibido que água de ozônio com bolhas de água entre no analisador de água de ozônio dissolvido.)

É necessário manter a limpeza da água de entrada do analisador de concentração de água com ozônio dissolvido e manter a limpeza dos sensores internos do analisador de água com ozônio dissolvido. Recomenda-se calibrar o ponto zero do analisador de concentração de água de ozônio dissolvido a cada 2 semanas. Ao calibrar o ponto zero, deve-se introduzir água limpa sem ozônio ou cor

Analisador de ozônio dissolvido - Características do produto:

Método de teste: Método de absorção UV de caminho duplo, sistema de fonte de luz de longa vida, alta precisão de medição.

Princípio de medição: De acordo com a lei de Lambert Beer, a medição precisa é realizada através do princípio da absorção fotométrica.

Faixa de medição: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Sistema de fonte de luz: Sistema de fonte de luz ultravioleta estrangeira de longa vida (comprimento de onda 253,7 nm), com garantia gratuita de 3 anos.

Uso: Instalação e uso interno, equipado com terminais de plugue de aviação à prova d'água.

Sistema de pool de luz: Tecnologia de pool de luz separada, livre de vazamentos, resistência a alta pressão e resistência ao impacto do líquido de amostragem de alta vazão.

Compensação inteligente: equipado com ajuste automático de zero e função de compensação automática da fonte de luz.

Método de operação: Pode ser zerado manualmente e, durante o zeramento, é necessário garantir que não haja solução aquosa de ozônio no instrumento.

Unidade de exibição: mg/L, ppm opcional.

Exibição de dados: Tela sensível ao toque colorida de alta definição.

Função de saída: 4-20mA, comunicação RS485.

Ajuste automático de zero: Pode ajustar o brilho da fonte de luz LED ultravioleta em tempo real com base nos dados de luz de referência para manter dados de ponto zero constantes, garantindo a estabilidade do ponto zero.

Várias versões:

A versão normal é utilizada para água da torneira e água purificada.

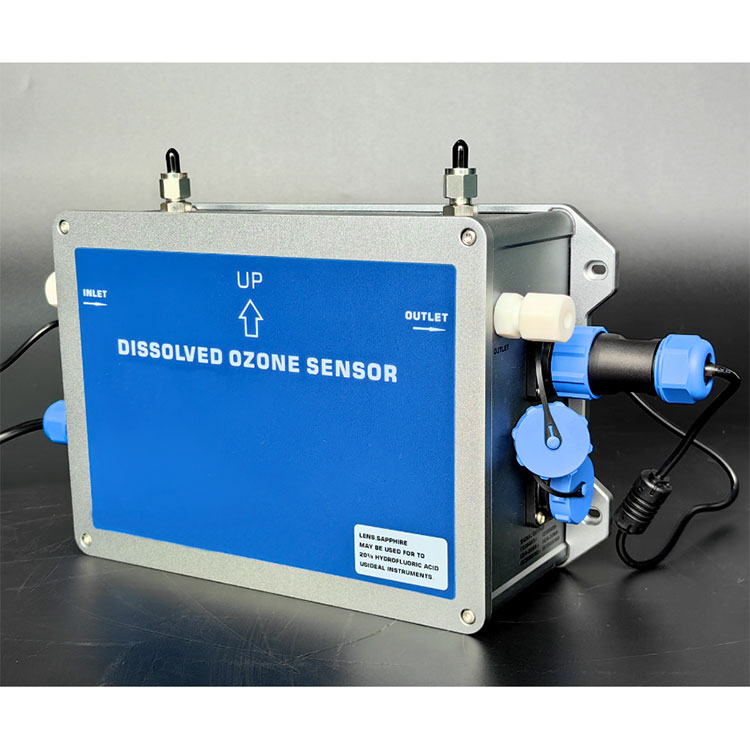

A versão HF pode ser usada para solução aquosa de ozônio com ácido fluorídrico a 20%.

Analisador de ozônio dissolvido - Estrutura e composição do produto

【1】Dimensões de instalação montada na parede

【2】 Painel de exibição e tela de exibição

【3】Entrada de energia, saída de sinal, entrada e saída

Entrada de energia:

Saída do terminal de sinal:

Terminal DISSPLAY SIGNAL: usado para conectar sinais de display remoto (esta máquina já possui uma tela de display)

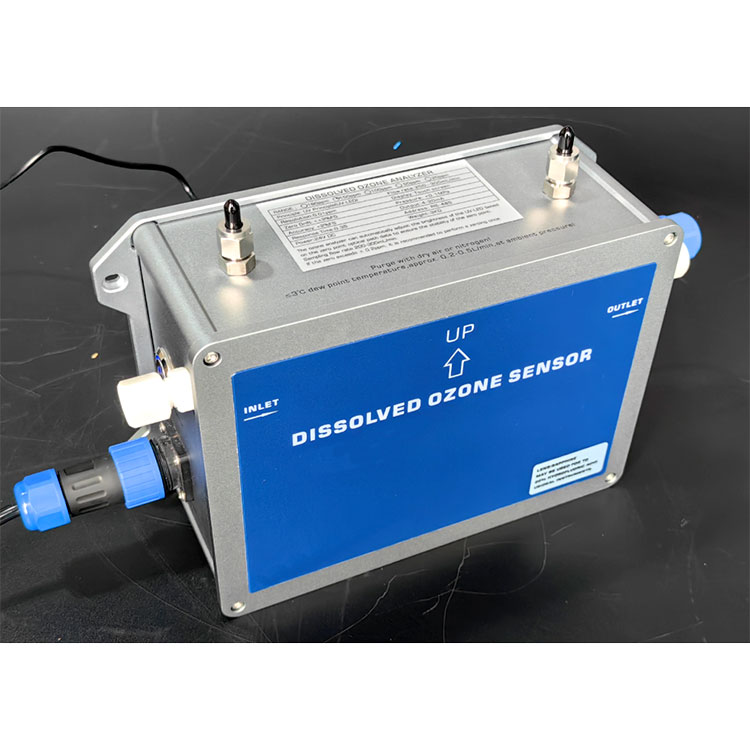

A interface de gás acima do analisador de água com ozônio dissolvido UV é usada para interface de ar comprimido. Se a temperatura da água de ozônio estiver muito baixa, é recomendado introduzir ar comprimido no instrumento para evitar condensação na tubulação interna de água de ozônio do instrumento.

 Analisador de ozônio dissolvido - Diagrama do processo de conexão do produto

Analisador de ozônio dissolvido - diagrama de conexão de amostragem de ramal de pressão positiva

(Recomenda-se usar este processo de conexão para amostragem dividida. Observe que o medidor de vazão precisa ser instalado na saída do analisador de água com ozônio dissolvido.)

Analisador de ozônio dissolvido, diagrama de conexão de amostragem da bomba de água de pressão negativa

(Recomenda-se usar este processo de conexão para amostragem dividida. Observe que o medidor de vazão precisa ser instalado na saída do analisador de água com ozônio dissolvido.)

Nota: O fabricante do medidor de vazão de água com ozônio dissolvido é um acessório de configuração padrão e a bomba de água com pressão negativa é um produto opcional. Você pode consultar o fabricante para adquiri-lo separadamente.

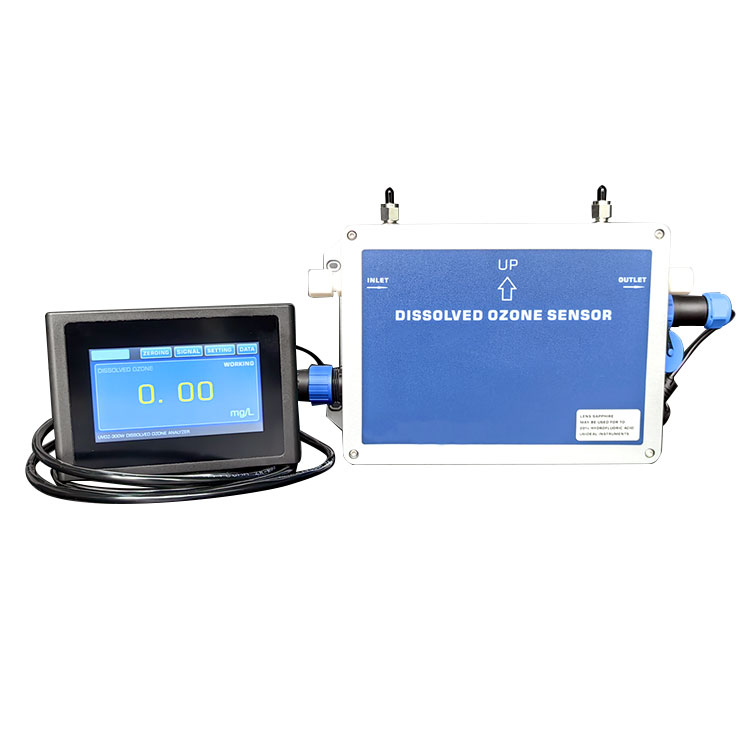

Nota: Sem versão de display, o fabricante configurará separadamente acessórios de tela de toque com fio (comprimento do fio dentro de 2 metros)

Analisador de ozônio dissolvido - Parâmetros técnicos:
