Detector UV de ozônio

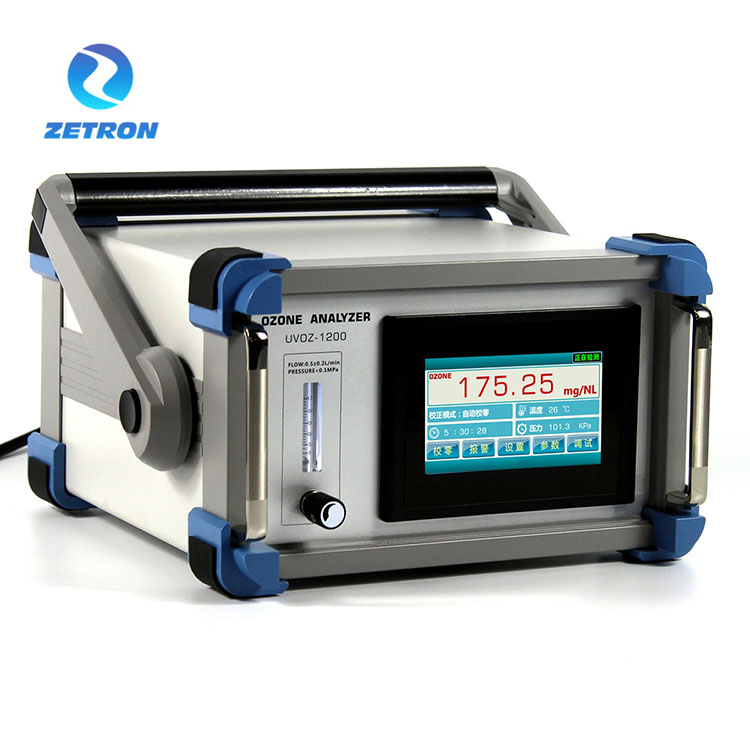

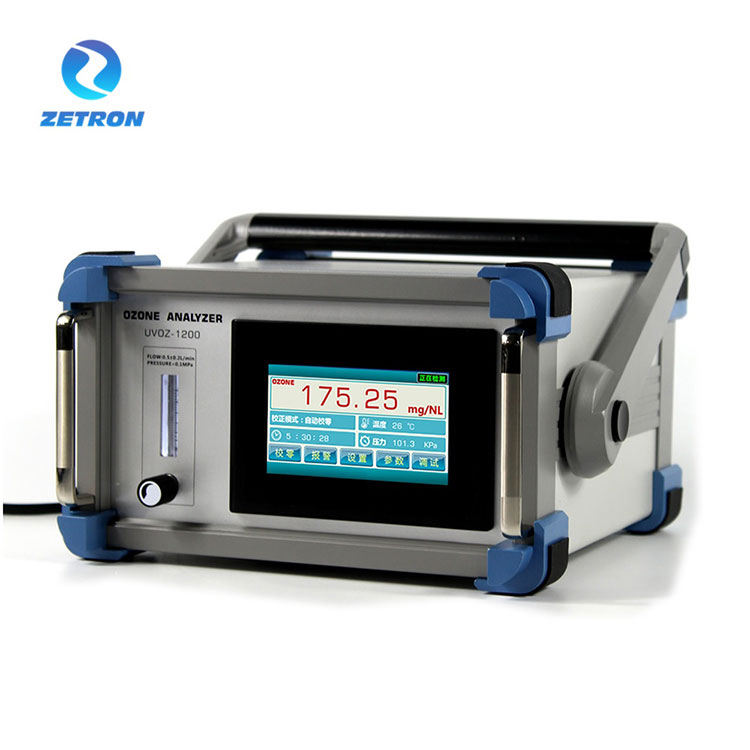

Detector UV de ozônio PTM600-OZ

Descrição Geral

O Detector de Ozônio UV é um fotômetro de feixe duplo baseado em microprocessador (UV 254 nm) para medir o conteúdo de ozônio no ar ou oxigênio.

Para avaliar o conteúdo de ozônio no gás de amostra, o OZONE DETECTOR mede a radiação UV no canal de medição, a radiação UV no canal de referência, a temperatura e a pressão na cubeta.

O analisador de ozônio possui interface de operação com tela sensível ao toque, que mostra a concentração de ozônio em tempo real. E a tela sensível ao toque também possui display de compensação de pressão e temperatura. Para a faixa de alta concentração (g/Nm3), possui a função de entrada de vazão, que pode exibir a saída do gerador de ozônio em tempo real. O componente principal adota um sistema de luz UV de longa duração com quartzo de alta transmitância de luz para evitar que a deriva zero afete a precisão da detecção. Não é necessário fechar a entrada de ozônio ao zerar para garantir que o equipamento possa funcionar continuamente 24 horas.

A concentração de ozônio é exibida em porcentagem de peso de ozônio (% peso/peso), gramas de ozônio por metro cúbico normal de gás de amostra (g/Nm3) ou ppmv (AQ: g/m3 ou ppm) em display alfanumérico. A unidade de concentração pode ser alterada durante a operação.

Parâmetros modificáveis ​​adicionais são, entre outros:

Exibição da unidade de pressão (kPa)

Parâmetros de alarme (limiar alto/baixo)

Natureza do gás de arraste: ar ou oxigênio (incl. PSA)

Parâmetros da interface RS-485

Saída de sinal 4-20MA

Instalação e conexão de energia

Para a conexão do gás de amostragem deve ser usada tubulação de PTFE de 6 x 4 mm (que forneceremos mediante solicitação). O gás de medição deve ser conectado através do filtro de gás de medição ("IN"). O intervalo de tempo da medição da concentração depende

a) a taxa de fluxo do gás de amostra,

b) o comprimento da tubulação até o analisador,

c) a seção transversal da tubulação (recomendamos tubulação de 6x4 mm, não mais!),

d) o intervalo de tempo do próprio analisador. Na vazão recomendada de 0,2 a 1 l/min, o intervalo de tempo será de 2 a 0,4 s com um comprimento de tubulação de 6 x 4 mm de 2 m.

Os desenhos a seguir mostram configurações possíveis:

Método de amostragem: amostragem de pressão positiva;

Interface de exibição: interface de operação com tela de toque de 4,3 polegadas;

Interface de conteúdo: concentração de ozônio, temperatura, pressão;

Funções auxiliares: compensação de temperatura, compensação de pressão;

Unidade de exibição: g/Nm3, mg/NL opcional;

Resolução da tela: 0,01g/Nm3;

Taxa de fluxo de gás: 0,5L±0,2L/min;

Pressão de entrada:<0,1MPa;

Erro de concentração: máximo 0,5% FS;

Erro linear: máximo 0,5% FS;

Desvio zero:<± 0,3%. FS;

Tempo de reação: ≤ 1 segundo;

Temperatura ambiental: -30~80 ℃;

Método de interface de tubulação: aperto rápido (aço inoxidável);

Diâmetro de amostragem de desvio: Φ 6 (6 mm * 4 mm);

Método de comunicação: RS-485;

Modo de saída: 4-20mA (ativo);

Fonte de alimentação: 24 Vcc;

Tamanho: 120 mm (altura) × 160 mm (largura) × 60 mm de profundidade;

Nota: 1mg/L=1g/m3=467PPM;

Garantia gratuita: 24 meses (para o anfitrião);

Configuração padrão: medidor de vazão anticorrosivo, destruidor de exaustão de ozônio, filtro de entrada de ozônio (poeira).

Características do produto:

Recursos de medição: tecnologia patenteada com função de ajuste automático de ponto zero, princípio de absorção ultravioleta de caminho duplo, fonte de luz LED ultravioleta estrangeira de longa vida, operação contínua, garantindo a estabilidade da concentração de detecção.

Método de teste: Método de absorção UV de caminho duplo, sistema de fonte de luz de longa vida, alta precisão de medição.

Princípio de medição: De acordo com a lei de Lambert Beer, medições precisas são feitas através do princípio da absorção fotométrica.

Sistema de fonte de luz: Sistema de fonte de luz ultravioleta estrangeira de longa vida (fonte de luz LED ultravioleta com lente), com garantia gratuita de 2 anos.

Uso: Recomenda-se instalar e utilizar em ambientes internos, equipados com plugues de aviação à prova d'água.

Sistema de pool de luz: Tecnologia de pool de luz separada, livre de vazamentos, resistência a alta pressão e resistência ao impacto de gás de amostragem de alto fluxo.

Compensação inteligente: Compensação e display integrados de temperatura e pressão, com automação

A Estrutura

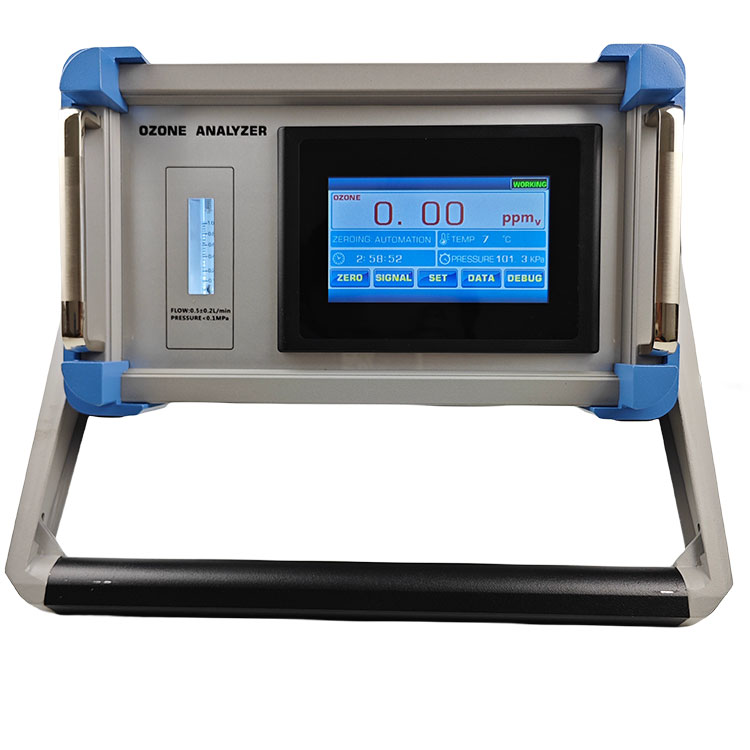

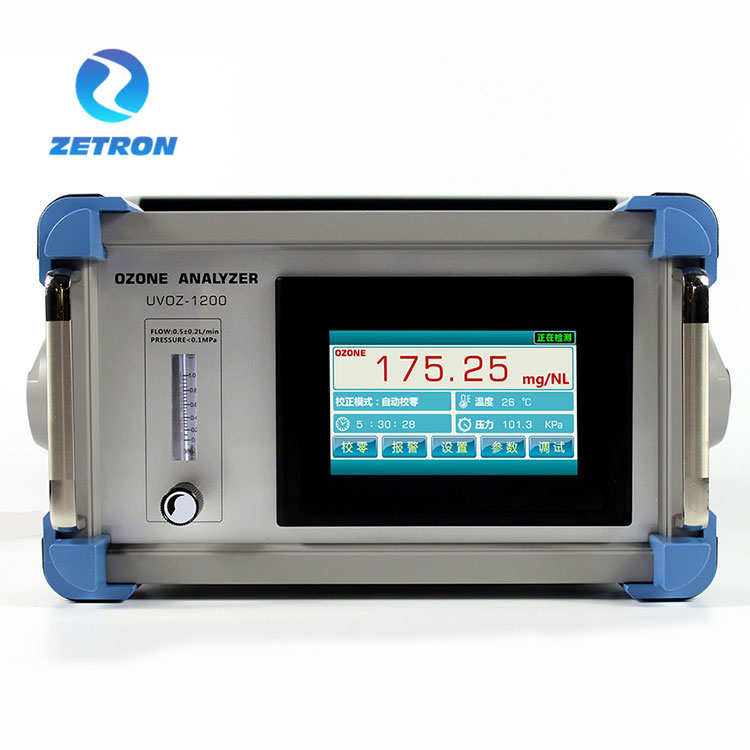

Painel de exibição e tela de exibição

Entrada de energia, saída de sinal, entrada de ozônio, saída de ozônio

Entrada de energia:

Saída do terminal de sinal:

A conexão e o processo

DETECTOR DE OZÔNIO UV, diagrama de conexão de amostragem de ramificação paralela

(Nota: Recomenda-se usar este processo de conexão, amostragem separada e exaustão da atmosfera após passar pelo dispositivo de destruição de exaustão de ozônio.)

DETECTOR DE OZÔNIO UV, diagrama de conexão de amostragem em série

(Nota: Ao usar este processo de conexão, é importante observar que a pressão na tubulação de saída do gerador de ozônio deve ser estável. A compensação do transmissor de pressão integrada fará com que o valor da concentração de ozônio detectado flutue dentro de uma determinada faixa.)

Modelo: DETECTOR UV DE OZÔNIO

Faixa de medição: 0-300g/Nm3

Faixa opcional: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Vida útil da fonte de luz: aproximadamente 30.000-50.000 horas;
