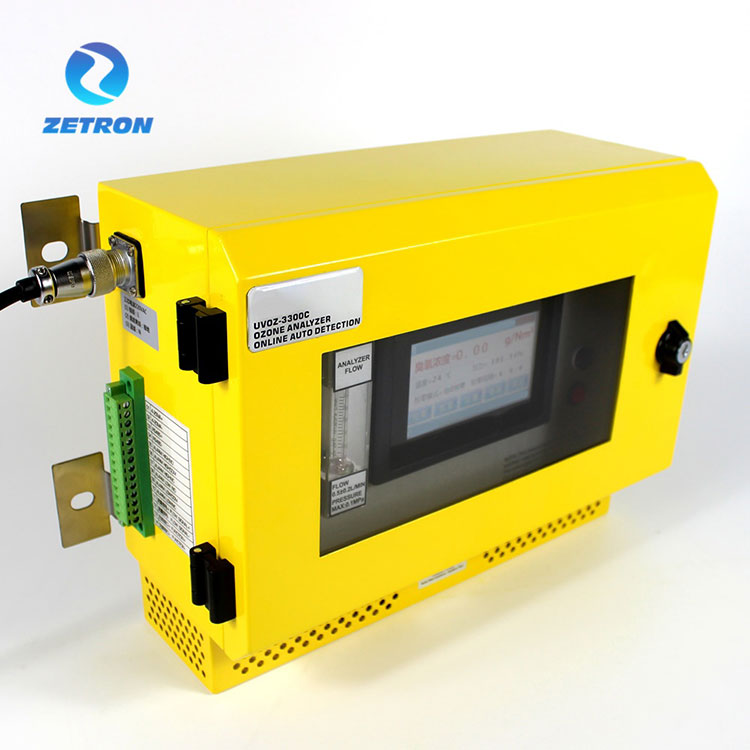

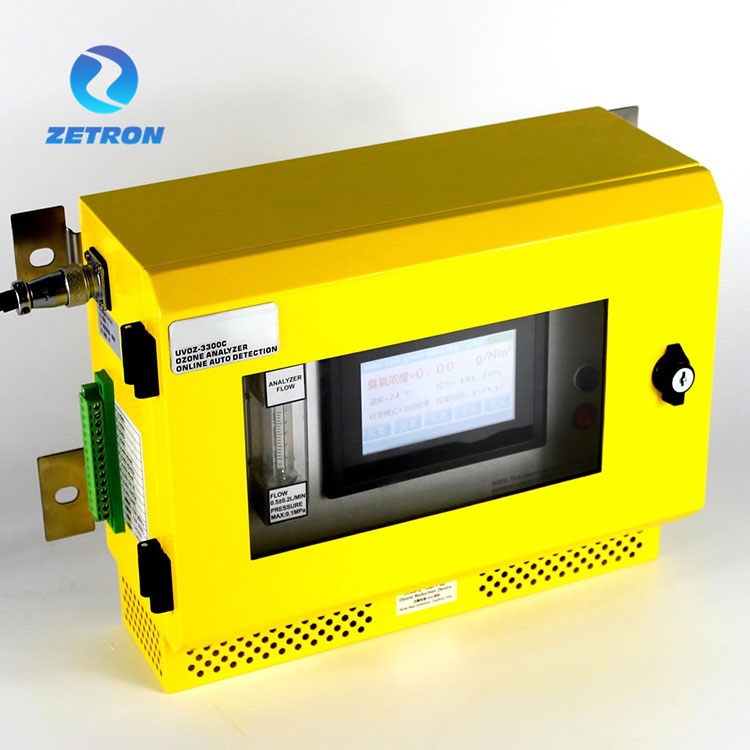

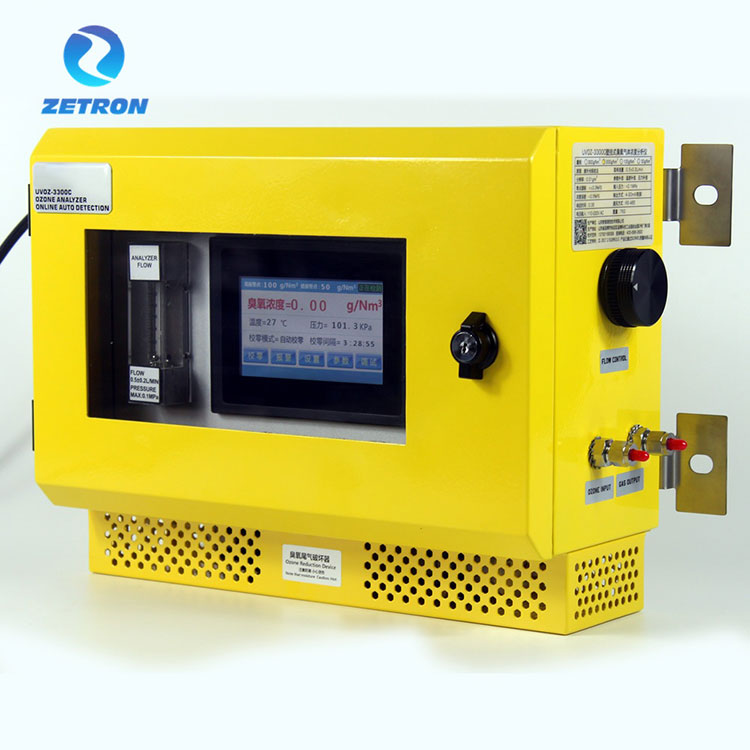

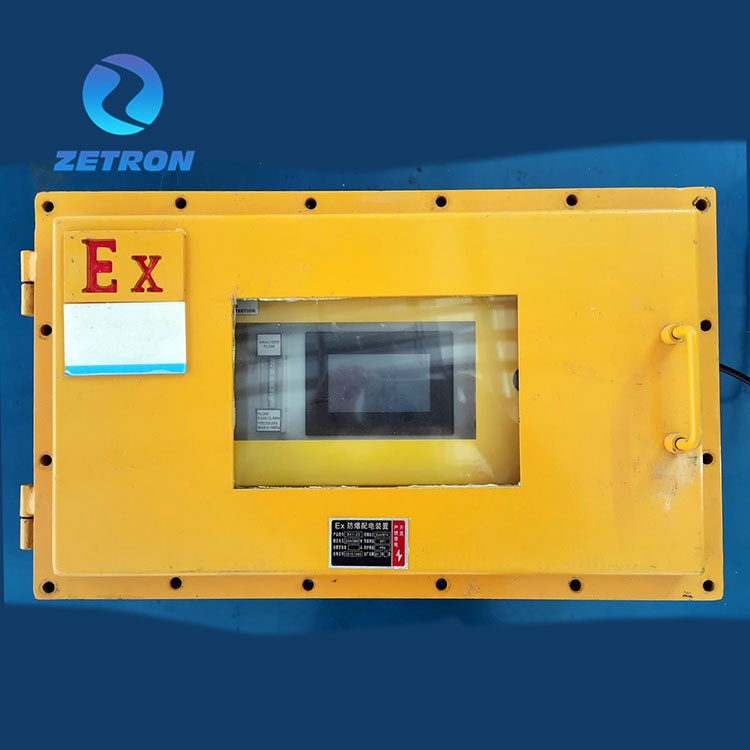

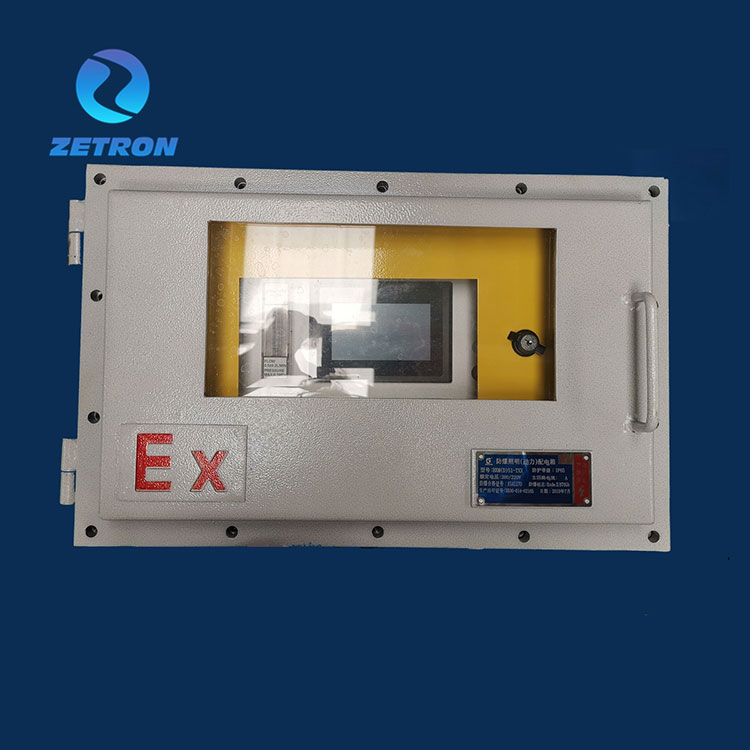

Analisador de ozônio montado na parede

MIC500-OZ Analisador de ozônio montado na parede

Com base na lei de Lambert Bill, o analisador mede a mudança da intensidade do sinal de luz antes e depois da absorção UV para calcular a concentração atual de ozônio. O equipamento adota o sistema avançado de fonte de luz UV dupla com o sistema de gerenciamento inteligente do tubo da lâmpada e tecnologia de fotocélula separada que permite que o analisador tenha as características de nenhum vazamento, anti-alta pressão e anti-impacto de gás de amostragem.

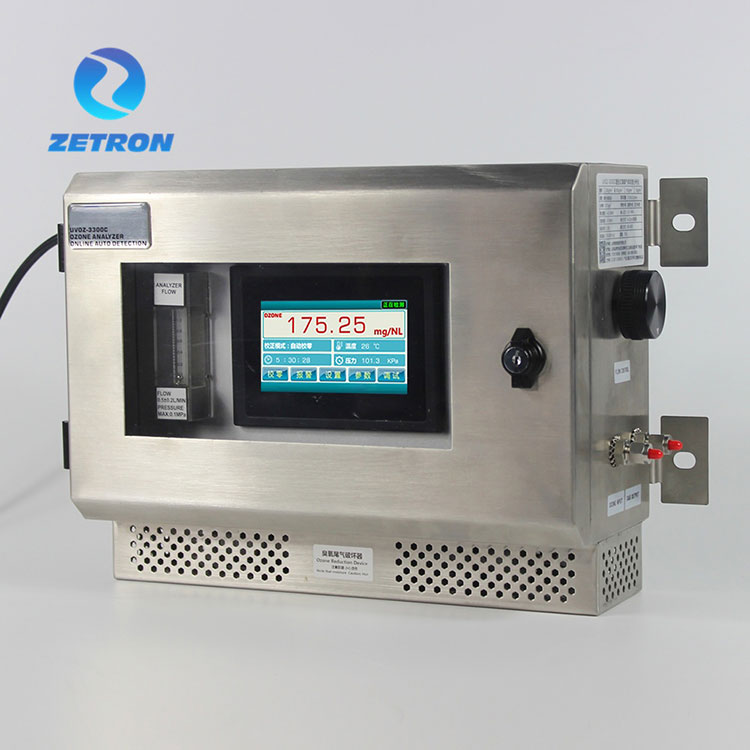

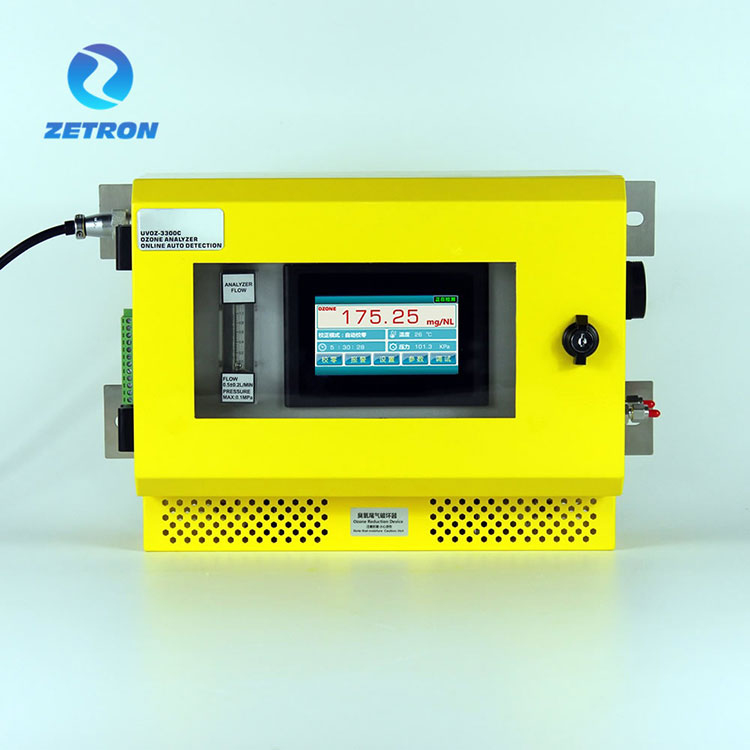

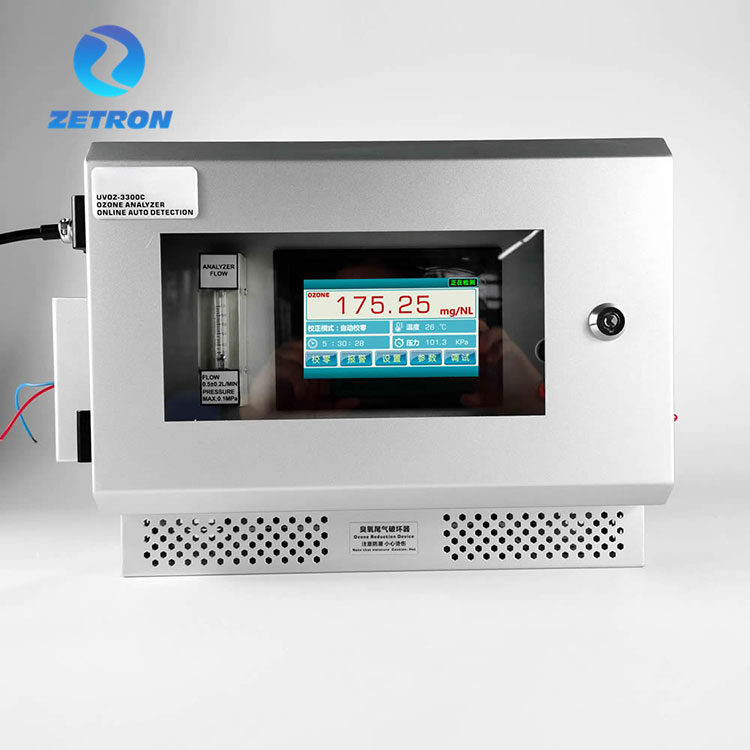

O Analisador de Ozônio Montado na Parede possui interface de operação com tela sensível ao toque, que mostra a concentração de ozônio em tempo real. E a tela sensível ao toque também possui display de compensação de pressão e temperatura. Para a faixa de alta concentração (g/Nm3), possui a função de entrada de vazão, que pode exibir a saída do gerador de ozônio em tempo real. O componente principal adota um sistema de luz UV de longa duração com quartzo de alta transmitância de luz para evitar que a deriva zero afete a precisão da detecção. Não é necessário fechar a entrada de ozônio ao zerar para garantir que o equipamento possa funcionar continuamente 24 horas.

A concentração de ozônio é exibida em porcentagem de peso de ozônio (%p/p), gramas de ozônio por metro cúbico normal de gás de amostra (g/Nm3) em display alfanumérico. A unidade de concentração pode ser alterada durante a operação.

Parâmetros modificáveis ​​adicionais são, entre outros:

Exibição da unidade de pressão (kPa)

Parâmetros de alarme (limiar alto/baixo)

Natureza do gás de arraste: ar ou oxigênio (incl. PSA)

Parâmetros da interface RS-485

Saída de sinal 4-20MA

Faixa opcional e modo de trabalho

 Recursos técnicos

A Estrutura

ENTRADA DE ENERGIA:

SAÍDA SINGAL DE ALARME

SAÍDA SINGAL

A conexão e o processo

diagrama do processo de amostragem de pressão ativa do analisador de ozônio

Instrução de operação

【1】.Condição de uso

Este analisador é usado para instalação e operação interna. Recomenda-se pré-aquecer por 5 minutos e depois zerar uma vez. Pode ser usado online por 24 horas. Preste atenção à segurança da energia e do meio ambiente ao usar. É equipado com sistema de monitoramento de fonte de luz LED UV, e o sistema será ajustado de acordo com o brilho da fonte de luz. Se houver desvio zero sem ozônio, você pode zerar manualmente para limpar. Ocasionalmente ocorre desvio zero, que pode ser ignorado.

【2】 As advertências

①Este analisador de ozônio é usado em ambientes internos e o ambiente deve ser mantido ventilado, seco e sem outros gases corrosivos. Em particular, se houver amônia, cloreto de hidrogênio, sulfeto de hidrogênio e outros gases no ambiente, devem ser protegidos oportunamente da corrosão. Qualquer problema causado por esta condição não está dentro da garantia gratuita.

②O gás ozônio limpo e seco deve ser garantido. Caso seja necessário detectar a concentração do gás ozônio em locais úmidos ou com óleo, poeira, filtros (filtros de gases de combustão) e desumidificadores (condensadores eletrônicos) devem ser instalados na entrada do instrumento. Caso contrário, qualquer problema causado por esta condição não estará dentro da garantia gratuita.

③É estritamente proibido conectar a saída do destruidor de gases de escape à tubulação principal, e os gases de escape devem ser esvaziados ou destruídos.

④Se o instrumento não for usado por um longo período, é necessário eletrificar o aquecedor regularmente e armazenar o instrumento contra umidade

⑤O destruidor de gases de escape no estado de funcionamento ficará entusiasmado. É estritamente proibido o toque direto com as mãos. Preste atenção ao destruidor de gases de escape será inválido se ficar muito tempo isolado contra umidade. Caso seja constatado transbordamento de gás ozônio na saída, entre em contato com o fabricante para substituí-lo.

⑥O tubo de conexão de entrada deve usar material PTFE.

⑦O filtro de ar do fabricante só pode filtrar partículas de poeira. Se o usuário precisar detectar o gás ozônio com névoa de óleo, névoa de água e outros meios, entre em contato com o fabricante a tempo de personalizar o dispositivo de pré-tratamento.

C. Interface de operação

（alta concentração 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

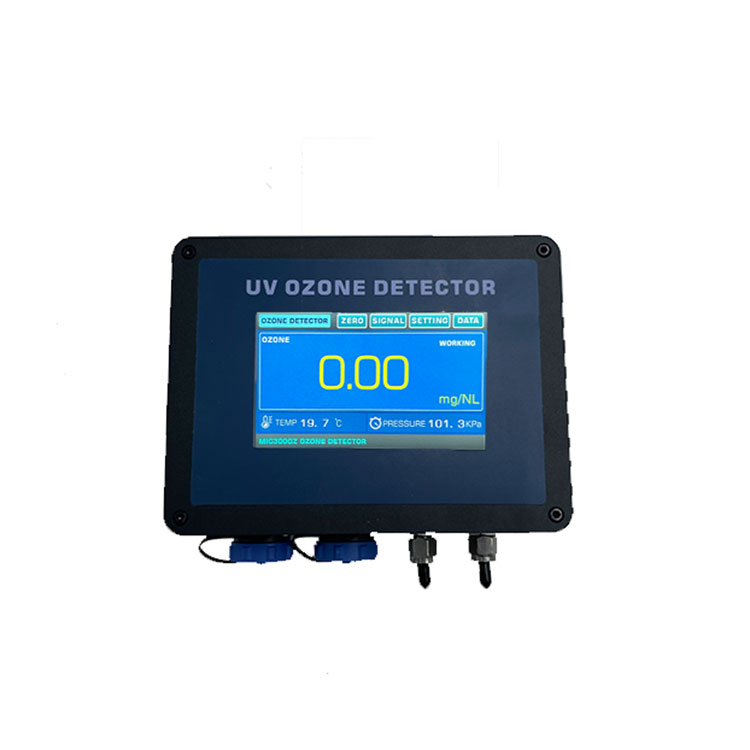

função de exibição normal da interface principal

"Funcionando", "calibração" e "erro" são exibidos no canto inferior direito da interface de exibição da tela principal.

●TRABALHANDO: execute o status do teste

●ZERO: o instrumento está em operação de calibração zero

●ERRO: falha no analisador de ozônio. Entre em contato com o fabricante a tempo.

● CARREGANDO: Depois que o instrumento é ligado, a máquina quente exibe o status de carregamento

Menu de zeragem

Os usuários podem escolher entre os modos "calibração zero manual" e "calibração zero automática" de acordo com a situação.

O tempo de intervalo de calibração zero automático pode ser definido pelos usuários de acordo com suas necessidades.

Quando o valor da concentração de ozônio é detectado como ≥100g/Nm3, o fabricante recomenda um tempo de calibração zero automática de 24 a 96 horas.

Ao detectar valores de concentração de ozônio≤100g/Nm3, o fabricante recomenda um tempo de calibração zero automática de 8 a 12 horas.

O botão "Calibração Zero Manual Uma Vez", quando acionado, executa uma operação de calibração zero no analisador de concentração de gás ozônio.

Menu de sinal

Os usuários podem configurar “pontos de alarme alto” e “pontos de alarme baixo” de acordo com sua situação. O instrumento com dois conjuntos de saída de sinal de relé, os usuários podem conectar dois conjuntos de sinais de relé NO, COM, NC.

Ao usar sinais de relé, deve-se observar que os sinais de relé devem ter entrada de alimentação CC com no máximo 24 V. Tente evitar acesso direto aos sinais de relé em 220 VCA.

Menu de configuração

um. Os usuários podem definir "compensação de temperatura" para trazer valores para locais "abertos" e "fechados" com cálculos de concentração de ozônio.

b. Os usuários podem definir a "compensação de pressão" para trazer valores para locais "abertos" e "fechados" com cálculos de concentração de ozônio. Este transmissor de pressão de instrumento suporta amostragem de bombeamento e compensação de pressão ativa.

c. Os usuários podem escolher a unidade abaixo de acordo com a situação:

Explicação adicional:

As unidades de g/Nm3 e g/m3 NTP significam a concentração de ozônio na temperatura padrão (20 ℃ provavelmente) e a pressão padrão (101,325 KPa).g/m3 NTP

（NTP- temperatura e pressão normais, STP- temperatura e pressão padrão）

g/Nm3 é uma expressão de expressão internacional. O display segue a prática internacional e adota o modo de expressão da concentração g/Nm3.

Menu DADOS

Visualize a tela principal do menu de parâmetros.

Os valores dos dados no menu de parâmetros são iguais aos indicadores de parâmetros utilizados pelo pessoal técnico do fabricante para avaliar o desempenho do analisador de ozônio. Esta página de parâmetros exibe os vários parâmetros do analisador de ozônio de absorção ultravioleta de caminho duplo, usado para determinar se o analisador de ozônio está em detecção normal e status de exibição.

●UVLED-R: a reação é a fonte de luz UV na ausência de parâmetros de intensidade de luz gasosa.

●UVLED-M: parâmetro de intensidade luminosa da fonte de luz UV após passar pela câmara de detecção (célula de luz).

●DATA-ZERO eDATA-ABSR são valores de dados de parâmetro obtidos pelo analisador de ozônio de acordo com a Lei Lambert e o algoritmo do programa.

Status do sistema: "NORMAL" e "ERROR" podem avaliar se o analisador de ozônio pode funcionar normalmente de acordo com o cálculo dos parâmetros do instrumento.

●O valor do LED é a capacidade do usuário de recalibrar os dados do sensor de concentração de gás ozônio com base nas alterações na concentração atual.

A relação de referência reflete a intensidade da atual fonte de luz LED ultravioleta quando não foi exposta ao gás.

O valor de referência reflete o parâmetro da intensidade de iluminação da fonte de luz LED ultravioleta sem passar pelo gás durante a calibração zero.

Função de ajuste automático: O fundo do instrumento registrará o brilho (valor de referência) do LED ultravioleta durante a calibração zero. Quando o brilho do LED ultravioleta se desvia, o sistema corrigirá automaticamente o brilho do LED ultravioleta, de modo que o ponto zero do sensor de concentração de gás ozônio seja ajustado automaticamente dentro de uma determinada faixa, evitando efetivamente o desvio do ponto zero.

Menu de depuração

O menu do modo de depuração contém as configurações básicas e para ajustar os parâmetros. Os usuários não tentam entrar no menu de senha, quando o erro de senha atinge um determinado horário, o instrumento será automaticamente bloqueado com tela azul.

Esta interface e configurações de fundo de operação podem modificar e modificar os parâmetros do analisador de ozônio, como "coeficiente de concentração", "brilho da lâmpada UV", "valor 4-20mA", "temperatura", "pressão", "parâmetros do receptor fotoelétrico", "valor de correção", "retorno ao valor zero".

【4】Instruções de comunicação

●Saída única 4-20MA

A saída de sinal 4-20MA é uma saída ativa. Os usuários podem acessar diretamente equipamentos de aquisição de dados, como computador de chip único ou PLC. Nunca carregue tensão na porta de sinal 4-20MA.

● Comunicação RS-485 （Função de seleção）

NOTA: Configuração de endereço na tela sensível ao toque!

● Comunicação RS-485 （Função de seleção）

Modo de comunicação: Modbus-RTU (RS－485)；

Parâmetros de comunicação:9600,8,N,1;

Formato de dados:Recepção hexadecimal, Envio hexadecimal

Valor do registro de leitura:

Dados de retorno

Escreva o registro:

Valor de retorno:

7. A manutenção

No uso normal, a vida útil real depende do ambiente do local. Recomenda-se calibrar o analisador uma vez a cada 18 meses por devolução de fábrica (a calibração é gratuita, o usuário arca com a taxa de devolução e transporte). Em ambientes adversos, recomenda-se calibrar o sensor uma vez a cada 12 meses para garantir a validade dos dados de teste. Itens de manutenção como os seguintes:

(1) Se há vazamento no sistema de admissão; se o tubo de ligação do gás está desgastado; se o conector está preso.

(2) Não há afrouxamento ou quebra da linha e do soquete da fonte de alimentação.

(3) Se há vazamento dentro do analisador, se pode sentir o cheiro do gás ozônio.

(4)Outro problema anormal.

Se algum dos problemas acima ocorrer, informe o fabricante o mais rápido possível.

8. Os cuidados

R. É estritamente proibido desmontar e montar o equipamento. As etiquetas devem ser mantidas intactas durante o uso, caso contrário não haverá garantia.

B. A manutenção deve ter profissional para operar.

C. Não desmonte arbitrariamente e evite danos desnecessários ao abrir o equipamento.

D. Mantenha o equipamento limpo, não toque na tela com objetos duros para evitar arranhá-la.

E. Desligue a fonte de alimentação e evite a umidade quando o equipamento estiver próximo.

F. Em caso de situação anormal, desligue a fonte de alimentação e desligue a fonte de gás imediatamente e entre em contato com o fabricante a tempo.

9. O armazenamento

O instrumento deve ser armazenado em um ambiente bem ventilado, seco e não corrosivo, com temperatura ambiente de -10°C ~+40°C, e umidade relativa não superior a 80%. O gás de amostragem com umidade relativa não superior a 80% e a temperatura do gás deve ser de -50°C ~+80°C.

10.Prazo de validade

A vida útil do produto depende do grau de envelhecimento do dispositivo eletrônico. Depois de substituir o dispositivo eletrônico antigo, o produto pode ser usado normalmente.

Faixa de teste:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Resolução de exibição:	□0,01g/m   observação:1mg/L=1g/m3=467ppm
Unidade de exibição:	□g/Nm3  □mg/NL   □%WT
Método de amostragem:	□amostragem de pressão ativa  □amostragem de bombeamento
Interface de conteúdo:	□concentração de ozônio   □compensação de temperatura
	□compensação de pressão
Vida da fonte de luz:	Cerca de 30.000-50.000 horas
Interface de exibição:	Interface de operação com tela sensível ao toque de 4,3 polegadas
Função Auxiliar:	compensação de temperatura e pressão
Fluxo de amostragem:	0,5L±0,2L/min
Pressão de entrada:	<0,1 MPa
Erro de concentração :	< 0,3％FS
Desvio de linha :	< 0,2％FS
Deriva zero:	<±0,3%.FS
Tempo de resposta:	o sinal é 0,03S, mostrando é 0,3S.
Temperatura ambiente :	-20~50°C;
Calibre de amostragem da conexão em série:	Amostragem de bypassΦ6 (interface de torção rápida de 6*4mm) Amostragem de bypassΦ8 (interface de torção rápida de 8*6mm)
Modo de comunicação:	RS-485
Modo de saída:	4-20mA
Sinal de relé:	Alarme alto, alarme baixo
Fonte de energia:	CA 110-220V;

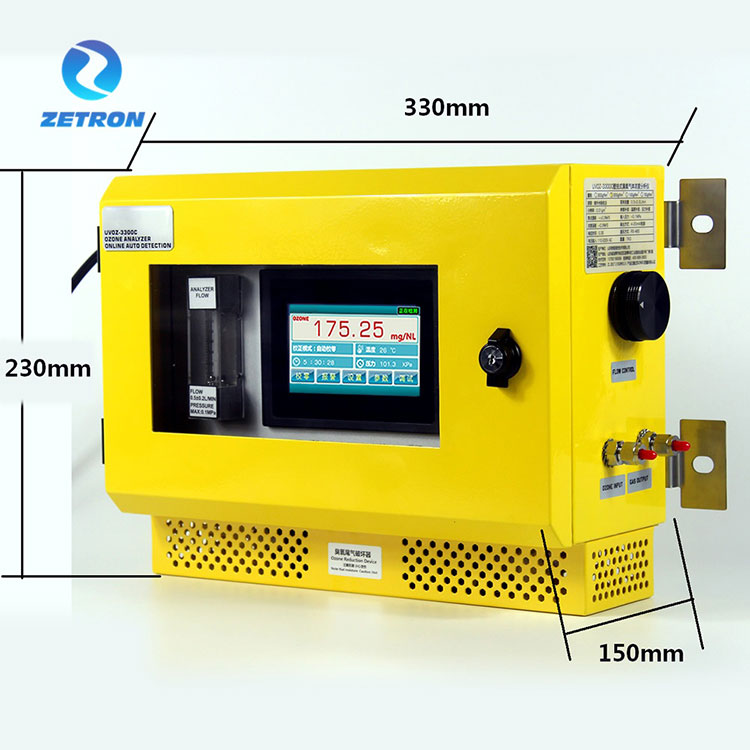

Dimensão:	230 mm (altura) × 330 mm (largura) × 150 mm (profundidade)
Configuração padrão:	□Medidor de vazão anti-séptico     □filtro   □ Destruidor de gás residual de ozônio  □ bomba de amostragem
