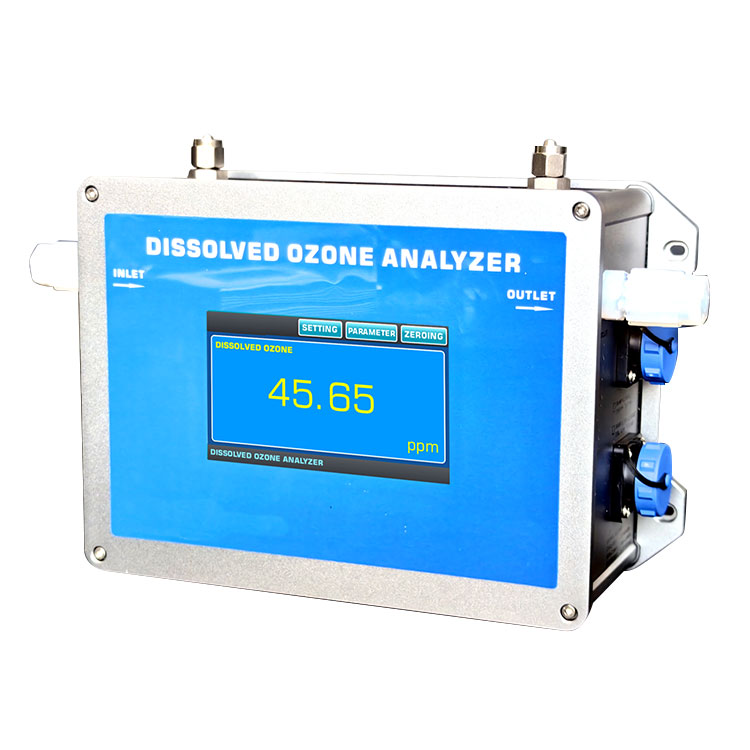

Analisador de ozônio dissolvido

Analisador de ozônio dissolvido

Princípio da detecção: Método de absorção de caminho duplo UV, usado para análise e detecção da concentração de água de ozônio dissolvido na água da torneira, água pura ou indústria de semicondutores.

Faixa de medição: 0-20ppm; 0-50ppm; 0-100ppm; 0-120PPM; 0-180ppm; 0-200ppm.

Recursos do produto: Este analisador de ozônio dissolvido por UV possui uma função de ajuste automático de fonte de luz interna, que pode ajustar o brilho da fonte de luz LED em tempo real com base nos dados de luz de referência do ponto zero para garantir a estabilidade do ponto zero. Este analisador de concentração de água de ozônio óptico UV pode ser conectado em paralelo ou em série ao oleoduto de água de ozônio dissolvido, usado principalmente para análise e detecção da concentração de água de ozônio dissolvido na água da torneira, água pura ou indústrias de semicondutores.

Esse analisador de ozônio dissolvido tem uma função automática do sistema de ajuste com uma fonte de luz UV, que pode ajustar o brilho da fonte de luz LED UV em tempo real, de acordo com os dados de luz de referência para manter dados constantes de ponto zero, garantindo a estabilidade do ponto zero. É um produto patenteado da nossa empresa. Este analisador de concentração de água de ozônio óptico UV pode operar continuamente sem parar por 24 horas.

Analisador de ozônio dissolvido - Visão geral do produto

O analisador de concentração de ozônio dissolvido é uma medição direta do teor de ozônio em água ultrapura ou água de turbidez constante usando espectrofotometria ultravioleta. A versão personalizável é HF, que pode ser usada para uma solução aquosa de ozônio com ácido hidrofluórico a 20%. Os materiais em contato com a água do ozônio incluem PTFE, FFPM, PFA e quartzo ou safira. O analisador de concentração de água de ozônio dissolvido Uvoz-180W está equipado com uma entrada e saída e equipado com uma interface de operação da tela de toque. A saída está diretamente conectada ao PLC com linhas de sinal 4-20mA e RS-485.

O analisador de concentração de ozônio dissolvido tem uma função automática do sistema de ajuste com uma fonte de luz UV, que pode ajustar o brilho da fonte de luz LED UV em tempo real, de acordo com os dados de luz de referência para manter dados constantes de ponto zero, garantindo a estabilidade do ponto zero. É um produto patenteado da nossa empresa. Este analisador de ozônio pode operar continuamente sem parar por 24 horas. A estabilidade superior desse analisador de concentração de ozônio é alcançada através do uso de um sistema óptico de feixe duplo verdadeiro e de uma fonte de luz LED ultravioleta extremamente longa.

A concha do analisador de concentração de ozônio dissolvida é uma concha de alumínio com design de prova de respingo, nível de proteção: IP65, tamanho: 260x160x90mm (WXHXD) e peso de cerca de 3 kg. Este analisador de concentração de água de ozônio dissolvido pode ser montado na parede, com um design de gancho nas costas. Quando a instalação é necessária, quatro suportes de montagem são fornecidos.

A taxa de fluxo de entrada do analisador de concentração de água de ozônio dissolvido é de 200-300 ml/min. Se for necessário controle de fluxo, uma válvula de acelerador ou medidor de fluxo deverá ser instalada na saída do analisador de concentração de água de ozônio dissolvido. Esta válvula do acelerador deve ser posicionada atrás do sensor (nunca na frente dela! A instalação de uma válvula de acelerador na entrada gerará bolhas, por isso é estritamente proibido para a água do ozônio com bolhas de água para entrar no analisador de água do ozônio dissolvido.))))

É necessário manter a limpeza da água de entrada do analisador de concentração de água de ozônio dissolvido e manter a limpeza dos sensores internos do analisador de água de ozônio dissolvido. Recomenda -se calibrar o ponto zero do analisador de concentração de água de ozônio dissolvido a cada 2 semanas. Ao calibrar o ponto zero, água limpa sem ozônio ou cor deve ser introduzida

Analisador de ozônio dissolvido - Recursos do produto:

Método de teste: Método de absorção de UV do caminho duplo, sistema de fonte de luz de longa vida, alta precisão de medição.

Princípio da medição: De acordo com a Lei de Cerveja Lambert, a medição precisa é realizada através do princípio da absorção fotométrica.

Faixa de medição: 0-20ppm; 0-50ppm; 0-100ppm; 0-120PPM; 0-180ppm; 0-200ppm.

Sistema de fonte de luz: sistema de fonte de luz ultravioleta de longa vida estrangeira (comprimento de onda 253.7nm), com uma garantia gratuita de 3 anos.

Uso: instalação e uso internos, equipados com terminais de plugue à prova d'água.

Sistema de pool leve: tecnologia de pool de luz separada, livre de vazamentos, alta resistência à pressão e resistência ao impacto líquido de amostragem de alta taxa de fluxo.

Compensação inteligente: equipado com ajuste zero automático e função de compensação automática de fonte de luz.

Método de operação: pode ser zerado manualmente e, durante o zero, é necessário garantir que não haja solução aquosa de ozônio no instrumento.

Unidade de exibição: mg/l, ppm opcional.

Exibição de dados: tela de toque de cor de alta definição.

Função de saída: 4-20mA, comunicação RS485.

Ajuste zero automático: ele pode ajustar o brilho da fonte de luz LED ultravioleta em tempo real com base nos dados de luz de referência para manter dados constantes de ponto zero, garantindo a estabilidade do ponto zero.

Várias versões:

A versão normal é usada para água da torneira e água purificada.

A versão HF pode ser usada para solução aquosa de ozônio de ácido hidrofluórico a 20%.

Analisador de ozônio dissolvido - estrutura e composição do produto

【1】 Dimensões de instalação montadas na parede

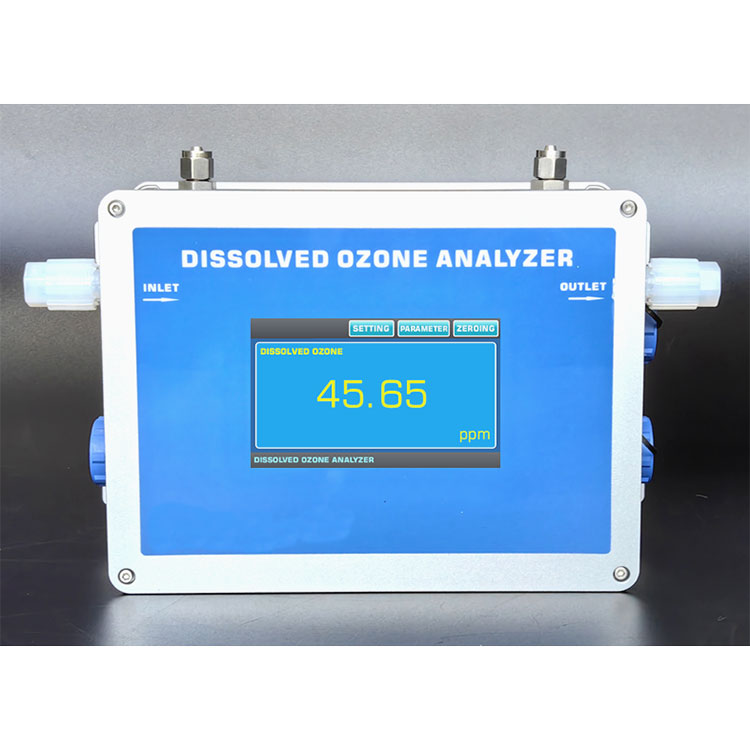

【2】 Painel de exibição e tela de exibição

【3】 Entrada de energia, saída de sinal, entrada e saída

Entrada de energia:

Saída do terminal de sinal:

Terminal de sinal de desmolamento: usado para conectar sinais de exibição remota (esta máquina já possui uma tela de exibição)

A interface de gás acima do analisador de água de ozônio dissolvida UV é usada para interface de ar comprimida. Se a temperatura da água do ozônio estiver muito baixa, é recomendável introduzir ar comprimido no instrumento para evitar condensação no oleoduto de água de ozônio interno do instrumento.

Analisador de ozônio dissolvido - Diagrama do processo de conexão do produto

Analisador de ozônio dissolvido - Diagrama de conexão de amostragem de ramo de pressão positiva

(Recomenda -se usar esse processo de conexão para amostragem de divisão. Observe que o medidor de fluxo precisa ser instalado na saída do analisador de água de ozônio dissolvido.)

Analisador de ozônio dissolvido, diagrama de conexão de bomba de água de água negativa

(Recomenda -se usar esse processo de conexão para amostragem de divisão. Observe que o medidor de fluxo precisa ser instalado na saída do analisador de água de ozônio dissolvido.)

NOTA: O fabricante do medidor de fluxo de água dissolvido de ozônio é um acessório de configuração padrão e a bomba de água de pressão negativa é um produto opcional. Você pode consultar o fabricante para comprá -lo separadamente.

NOTA: Sem a versão de exibição, o fabricante configurará separadamente acessórios de tela de toque com fio (comprimento do fio dentro de 2 metros)

Analisador de ozônio dissolvido - parâmetros técnicos:
