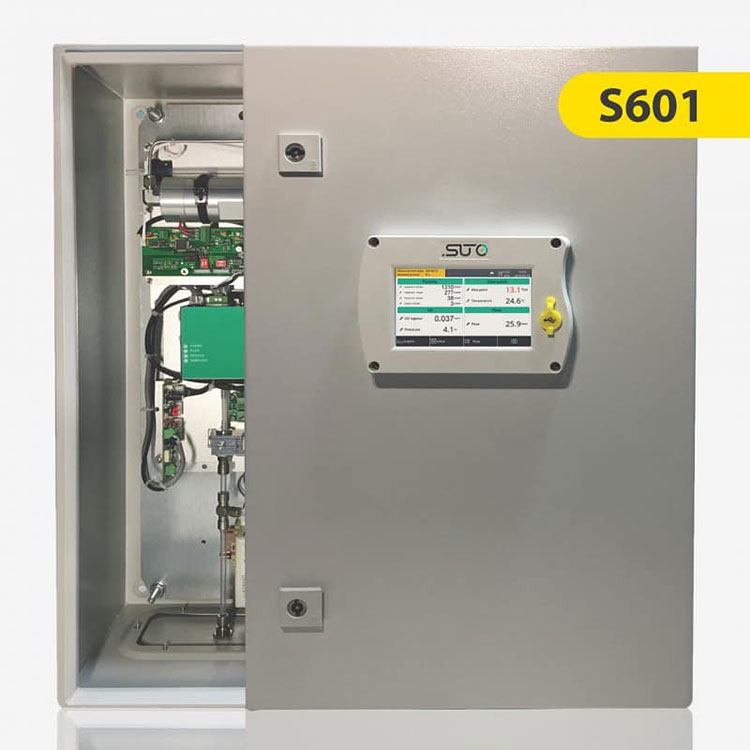

Monitor Estacionário de Pureza de Ar Comprimido

O monitor estacionário de pureza de ar comprimido SUTO S601 oferece medição e monitoramento contínuos de contaminantes de ar comprimido, incluindo ponto de orvalho, vapor de óleo, concentração de partículas e pressão em tempo real. Esta solução de monitoramento abrangente integra tecnologia de ponta em um pacote fácil de usar, proporcionando às empresas uma maneira contínua e eficiente de garantir a pureza e a qualidade de seus sistemas de ar comprimido.

Modelo:S601

Enviar consulta

Descrição do produto
Parâmetro
Aplicativo
Vídeo

Monitoramento da qualidade e pureza do ar comprimido 24 horas por dia, 7 dias por semana

A contaminação de produtos representa uma ameaça significativa para as empresas e seus clientes, colocando em risco a reputação e a segurança. As abordagens tradicionais, como verificações pontuais e testes aleatórios de sistemas de ar comprimido, são insuficientes para abordar prontamente os eventos de contaminação e garantir o controle contínuo dos níveis de contaminação. No cenário de produção dinâmico atual, o monitoramento contínuo e em tempo real é fundamental para proteger a integridade do produto. O SUTO S601 oferece uma solução proativa ao monitorar contaminantes, proporcionando às empresas a tranquilidade de saber que seus produtos e clientes estão protegidos contra danos potenciais.

Conformidade com a norma ISO 8573-1

Graças aos sensores pioneiros e aos avanços tecnológicos da SUTO, o S601 foi meticulosamente projetado para monitorar os parâmetros de pureza do ar em estrita conformidade com os padrões ISO 8573-1. Ele oferece monitoramento contínuo da contaminação por partículas, ponto de orvalho e vapor de óleo, com todos os dados armazenados convenientemente para relatórios futuros. Este dispositivo multifuncional agiliza o processo de monitoramento, fornecendo às empresas recursos abrangentes e confiáveis de avaliação da pureza do ar, garantindo a adesão a rigorosos padrões de qualidade e protegendo a integridade do produto.

Registrador de dados integrado para análise de dados

A função de registro de dados garante que os registros sejam mantidos intactos e armazenados. As informações em tempo real podem ser recuperadas do S601 por sistemas SCADA através de saídas Modbus. A tela colorida sensível ao toque integrada também permite que os usuários visualizem todas as informações localmente.

Indicação de alarme

Os pontos de alarme podem ser configurados para serem acionados se os contaminantes atingirem os limites selecionados. Uma luz externa ou sirene opcional pode ser adicionada ao alarme.

Visão geral de todas as faixas de medição

Medição de partículas de 0,1 < d ≤ 0,5 µm, 0,5 < d ≤ 1,0 µm, 1,0 < d ≤ 5,0 µm
Medição de pressão (0,3… 1,5 MPa)
Medição do ponto de orvalho de -100 a +20°C Td
Medição de vapor de óleo de 0,001 a 5.000 mg/m³

Fácil instalação e conexão

O Monitor Estacionário de Pureza de Ar Comprimido S601 é rápido e fácil de instalar, basta conectar a unidade à energia e ao fornecimento de ar comprimido com um conector rápido de 6 mm de fácil utilização. A robusta caixa montável em parede IP54 oferece alta proteção em ambientes industriais.

MEDIÇÃO
Concentração de partículas
Precisão	Opção A1263: 30 ... 70% de desconto d > 0,1 μm 90 ... 110% de desconto d ≥ 0,3 μm
	Opção A1260: 50% @ 0,1 < d ≤ 0,15 μm 100 @ d > 0,15 μm
Unidades selecionáveis	cn/m³, cn/ft³
Faixa de medição	Opção A1263: 0,1 < d ≤ 0,5 μm 0,5 < d ≤ 1,0 μm 1,0 < d ≤ 5,0 μm 5,0 μm
	Opção A1260: 0,3 < d ≤ 0,5 μm 0,5 < d ≤ 1,0 μm 1,0 < d ≤ 5,0 μm 5,0 μm
Sensor	Contador óptico de partículas a laser
Taxa de amostragem	1 minuto.
Quociente de vazão	2,83 l/min
Ponto de orvalho de pressão
Precisão	± 1 °C Td (0 ... 20 °C Td) ± 2 °C Td (-70 ... 0 °C Td) ± 3 °C Td (-100 ... -70 °C Td)
Unidades selecionáveis	°C, °F
Faixa de medição	-100 ... +20°C Td
Sensor	QCM + Polímero
Tempo de resposta (t90)	-20 °C Td -> -60 °C Td = < 240 seg. -60°C Td -> -20°C Td = < 30 seg. @ 4 l/min
Vapor de óleo
Precisão	5% do valor +/- 0,003 mg/m³
Limite de detecção	0,003mg/m³
Resolução	0,001mg/m³
Unidades selecionáveis	mg/m³
Faixa de medição	0,001 ... 5,000 mg/m³
Sensor	PID (detector de fotoionização)
Vida útil da lâmpada UV	1 ano ou 6.000 horas de trabalho, o que ocorrer primeiro
Taxa de amostragem	1 segundo.
Pressão
Precisão	0,5% FS
Faixa de medição	0,1 ... 1,6 MPa(g)
Sensor	Sensor piezoresistivo
Temperatura
Precisão	± 0,3°C
Faixa de medição	-30 ... +70 °C
Sensor	Pt100
Condições de referência
Condições selecionáveis	ISO1217 20 °C 1000 mbar

INTERFACE E FORNECIMENTO DE SINAL
Barramento de campo
Protocolo	Modbus/TCP
Taxa de atualização	1 segundo.
Saída de alarme
Retransmissão	2 x relé de comutação (livremente programável)
Avaliação	230 VCA, 3A
Fonte de energia
Alimentação de tensão	100 ... 240 VCA, 50/60 Hz
Consumo atual	50 VA
Interface
USB	USB Micro com suporte OTG

DADOS GERAIS
Configuração
Outros	O dispositivo vem pré-configurado A configuração pode ser feita através toque na tela
Mostrar
Integrado	Tela sensível ao toque, Tamanho: 5“, Resolução: 800 x 480 pixels
Data logger
Armazenar	Até 3 milhões de conjuntos de dados registrados (10 canais cada)
Material
Conexão de processo	Latão niquelado, FKM
Habitação	Armário em chapa de aço com pintura eletrostática a pó
Diversos
Conexão elétrica	Terminais de fixação CA, M12, RJ45
Aula de proteção	IP54 (tampa fechada)
Aprovações	CE
Conexão de processo	Conector micro rápido, completo passagem, macho (mangueira de 1,5 m com acoplamento incluído)
Peso	15kg
Condições de funcionamento
Médio	Ar comprimido, nitrogênio N₂, dióxido de carbono CO₂ (configuração de software)
Qualidade média	ISO 8573-1: 4.4.4 ou melhor
Temperatura média	0 ... + 40°C
Umidade média	Umidade média <40% rH, sem condensação
Pressão de operação	0,3 ... 1,5 MPa(g)
Temperatura ambiente	0 ... +50 °C
Umidade ambiente	0 ... 90% UR
Temperatura de armazenamento	-10 ... +70 °C
Temperatura de transporte	-10 ... +70 °C

Medição e monitoramento permanentes da qualidade do ar comprimido em aplicações de alta tecnologia com requisitos rigorosos de pureza, como ar medicinal, produtos farmacêuticos, alimentos e bebidas, etc.

Garantir padrões de qualidade do ar comprimido conforme ISO 8573-1.

O gabinete robusto é adequado para aplicações industriais difíceis.
