Quanto você sabe sobre o TOC Analyzer?

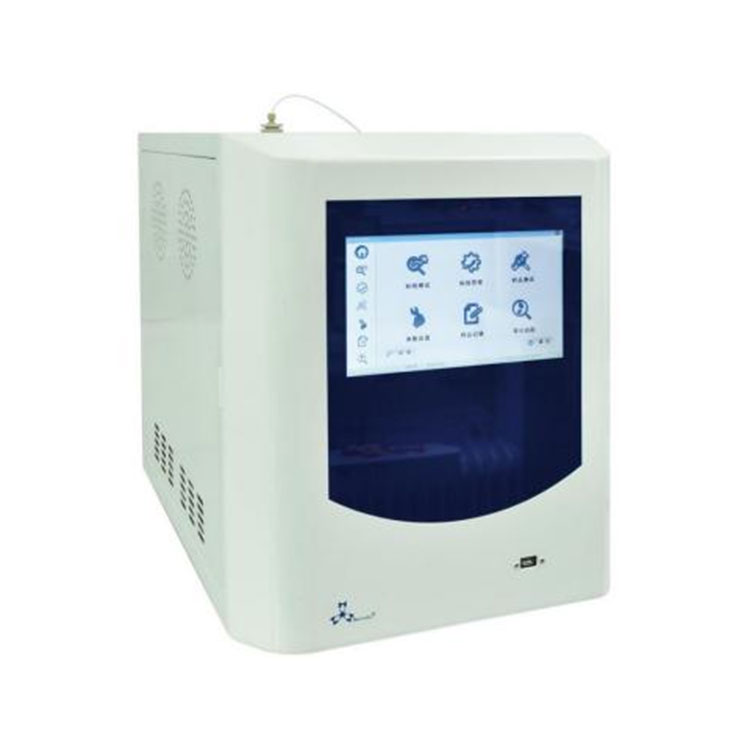

Analisador TOC, ou analisador total de carbono orgânico, é um instrumento usado para medir o carbono orgânico total (TOC) em uma solução. Ele usa o teor de carbono para representar a quantidade total de matéria orgânica em um corpo de água como um indicador abrangente. Como a determinação do TOC usa o método de combustão, ele pode oxidar toda a matéria orgânica, que pode refletir melhor a quantidade total de matéria orgânica que o BOB5 (demanda bioquímica de oxigênio) ou DQO (demanda química de oxigênio).

A composição deAnalisador TOCInclui: dispositivo de detecção on -line, bomba peristáltica de amostra, desviador, reator de oxidação, sensor de dióxido de carbono, controlador de microprocessador e placa de circuito eletrônico, interface de saída.

1 dispositivo de detecção online

A taxa de fluxo da amostra de água após a entrada do instrumento é de cerca de 0,5 ml/min. A temperatura da amostra de água que entra no dispositivo de detecção on -line pode estar na faixa de 1 a 95 ° C, e o líquido de resíduos do instrumento e o líquido de descarga do dispositivo de detecção on -line são descarregados pelo tubo de descarga.

2 amostra de detecção de bomba peristáltica

Durante a detecção offline, o instrumento pode amostrar diretamente a partir de uma garrafa de amostra ou outro recipiente sem pressão. A lavagem do pipeline de instrumentos e a calibração do instrumento devem ser executados offline. O tubo de entrada do instrumento é um tubo de Teflon de 1/16 polegadas. A taxa de fluxo da amostra de água traçada para o tubo por uma bomba peristáltica é de cerca de 0,5 ml/min.

3 divisor de fluxo

Depois que a amostra de água entra no instrumento, ela é dividida em dois caminhos com a mesma taxa de fluxo. Um caminho entra no sensor de dióxido de carbono por meio de uma bobina de atraso para detectar o TIC, e o outro caminho passa por um reator de oxidação para decompor matéria orgânica em dióxido de carbono usando luz ultravioleta (luz UV) e sensor de fotoxidação de dióxido de titânio.

4 reator de oxidação

O instrumento usa raios UV para oxidar compostos orgânicos em dióxido de carbono sob a ação do catalisador de foto de dióxido de titânio. O reator de oxidação é uma lâmpada UV envolvida em um tubo de quartzo em espiral. A lâmpada UV emite luz para causar fotólise da água.

5 sensor de dióxido de carbono

Existem dois sensores de dióxido de carbono, consistindo em um sensor de condutividade e um sensor de temperatura. A medição da condutividade usa a tecnologia de precisão dupla, que pode atingir a calibração automática e a compensação de temperatura.

O princípio de medição deAnalisador TOCé primeiro oxidar o carbono da matéria orgânica na água em dióxido de carbono, eliminar os fatores de interferência e depois usar o detector de dióxido de carbono para medir e depois usar o processamento de dados para converter o teor de gás dióxido de carbono na concentração de matéria orgânica na água.

O método de medição do TOC é primeiro oxidar a matéria orgânica na água em CO2 e depois medir a quantidade de CO2 gerada. A amostra de água a ser testada é oxidada com ácido para remover o carbono inorgânico e, em seguida, adicionado quantitativamente ao forno de combustão. O CO2 produzido pela combustão de carbono orgânico na amostra de água é enviado ao detector de NDIR para medir a quantidade total de CO2 após a desidratação, obtendo assim a concentração de TOC na amostra de água.

Recursos do instrumento

Operação simples, rápida e confiável. Os usuários não precisam de conhecimento profissional e treinamento especial. Projetado para a detecção de água desionizada abaixo do TOC1000ppb, a detecção online e offline pode ser alterada. Nenhum reagente ácido, oxidante e qualquer gás precisam ser adicionados, e nenhum custo diário adicional de manutenção é necessário. A velocidade de detecção é rápida e o tempo de detecção e análise é de apenas 4 minutos. Tamanho pequeno, peso leve, baixo consumo de energia, fácil de transportar.

As categorias comuns incluem: onlineAnalisadores de TOC, que pode monitorar a qualidade da água e a integridade dos componentes funcionais do tratamento de água em tempo real no pipeline, pode definir o intervalo de detecção e automaticamente

detectar. Analisadores offline do TOC, que precisam levar amostras de água ao laboratório para testes. No entanto, durante os testes offline, os erros introduzidos pela amostragem e pelo ambiente são muito maiores que os erros da própria análise do instrumento, e a análise de erros tem incerteza. Portanto, os resultados são apenas de valor de referência qualitativa.

Os analisadores do TOC são amplamente utilizados para medir o conteúdo do carbono orgânico total em corpos d'água, como água superficial, água da torneira, esgoto, água do mar, peróxido de hidrogênio e água industrial, a fim de avaliar de forma abrangente o grau de poluição orgânica em corpos d'água. Eles são usados ​​em monitoramento ambiental, abastecimento de água e drenagem urbana, controle de doenças, potência química e outras indústrias.
